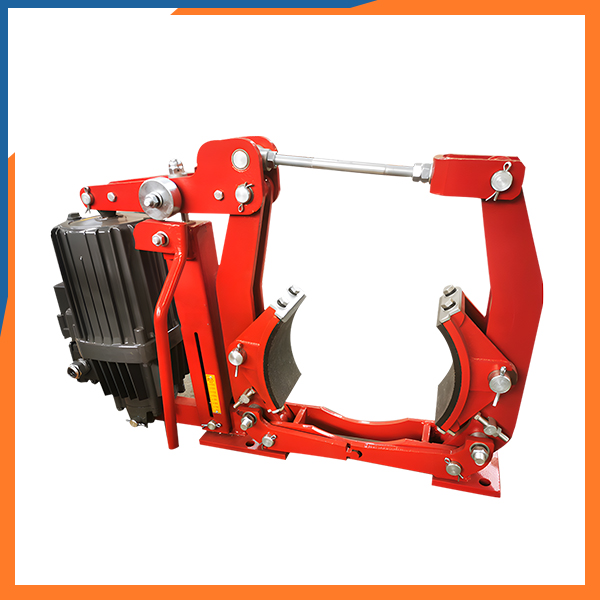

YWZ5-YWZ9系列電力液壓鼓式制動器

發布時間：2023-10-16　點擊次數：2971次

詳細說明

應用：

YWZ5 YWZ9系列電力液壓鼓式制動器，廣泛應用于有防爆要求的各種起重運輸、皮帶運輸、港口裝卸、冶金及建筑機械中各種機構的減速和停車（維持）制動。

符合標準：

YWZ5系列電力液壓鼓式制動器的連接尺寸和制動力矩參數符合GB6333-86標準，技術要求符合JB / T6406-2006標準，配套符合DIN15430標準的Ed系列推動器。

主要特點：

▲ 聯鎖式退距均等裝置和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象；

▲ 主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，使用中無需潤滑；

▲ 制動彈簧在方管內布置并設有標尺，用戶可十分方便地讀出制動力矩值，免去測量和計算的麻煩；

▲ 制動襯墊為卡裝式整體成型結構，更換十分方便、快捷，備有半金屬(無石棉)硬質和半硬質，軟質(無石棉)等不同材質的制動襯墊供用戶選擇；

▲ 配套Ed系列電力液壓推動器產品，動作靈敏、使用壽命長；

▲ 常閉式設計，（斷電）彈簧制動，（通電）推動器釋放。

工作條件:

◆ 海拔高度:<2000m;

◆ 環境溫度:-20°C?+ 40°C;

◆ 相對濕度:≤90％;

◆ 工作制:間歇性（S3-60％）和連續（S1）;

◆ 電源電壓：三相交流，AC380 50Hz （其他電源等級可按需要定制）;

◆ 有特殊要求時在訂貨時協商確定。

基本參數：

● 產品型號：YWZ5-160、YWZ5-200、YWZ5-250、YWZ5-315、YWZ5-400、YWZ5-500、YWZ5-630、YWZ5-710、YWZ5-800

● 適用輪徑：160～800mm

● 制動力矩：80～12500Nm

● 產品型號：YWZ9-160、YWZ9-200、YWZ9-250、YWZ9-300、YWZ9-315、YWZ9-400、YWZ9-500、YWZ9-600、YWZ9-630、YWZ9-700、YWZ9-710、YWZ9-800

● 適用輪徑：160～800mm

● 制動力矩：80～12500Nm
